제품 소개
컴팩트한 데스크탑용 스캐너로 연구실 내에서 수 초 이내에 실시간으로 안테나의 특성을 측정합니다. Near-field/ Far-field 패턴, bisection, EIRP 및 TRP 등의 결과도 동시에 얻을 수 있습니다.
측정을 통해 얻은 amplitude, polarity 및 phase와 같은 near-field 결과로 부터 안테나의 성능 개선에 관한 근본 해결책을 위한 통찰력을 얻을 수 있으며 far-field 방사패턴 과제를 해결하는데 도움을 얻게 됩니다.
RFScanner는 네크워크 아날라이저나(VNA) 또는 Tracking generator 기능이 내장된 스펙트럼 아날라이저(VSA)와의 구성으로 주파수 전체 대역에서 안테나의 gain, efficiency 및 S 파라미터(S11)을 측정할 수 있습니다. 안테나 자체 뿐 아니라 제품/장치에 내장된 안테나들도 작업실 환경에서 수초 이내에 실시간으로 많은 횟수의 반복 측정을 수행 할 수 있습니다.
챔버가 아닌 일반 연구실 환경 내에서 언제든 측정
300 MHz ~ 6 GHz
실시간(realtime) 모드로 수 초 이내에 측정
Near-field Insights - Amplitude / Phase / Polarity

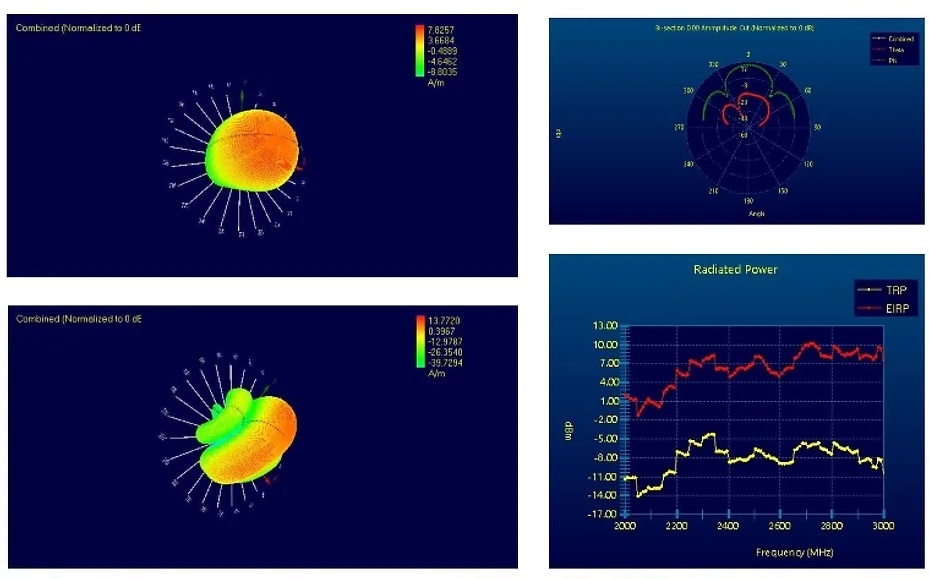

Far-field 패턴 - EIRP/ TRP / PRD/ Circular & Linear polarization / Bi-section
Gain / Efficiency / S-Parameter
Easy to Use 간편한 사용방법
동영상

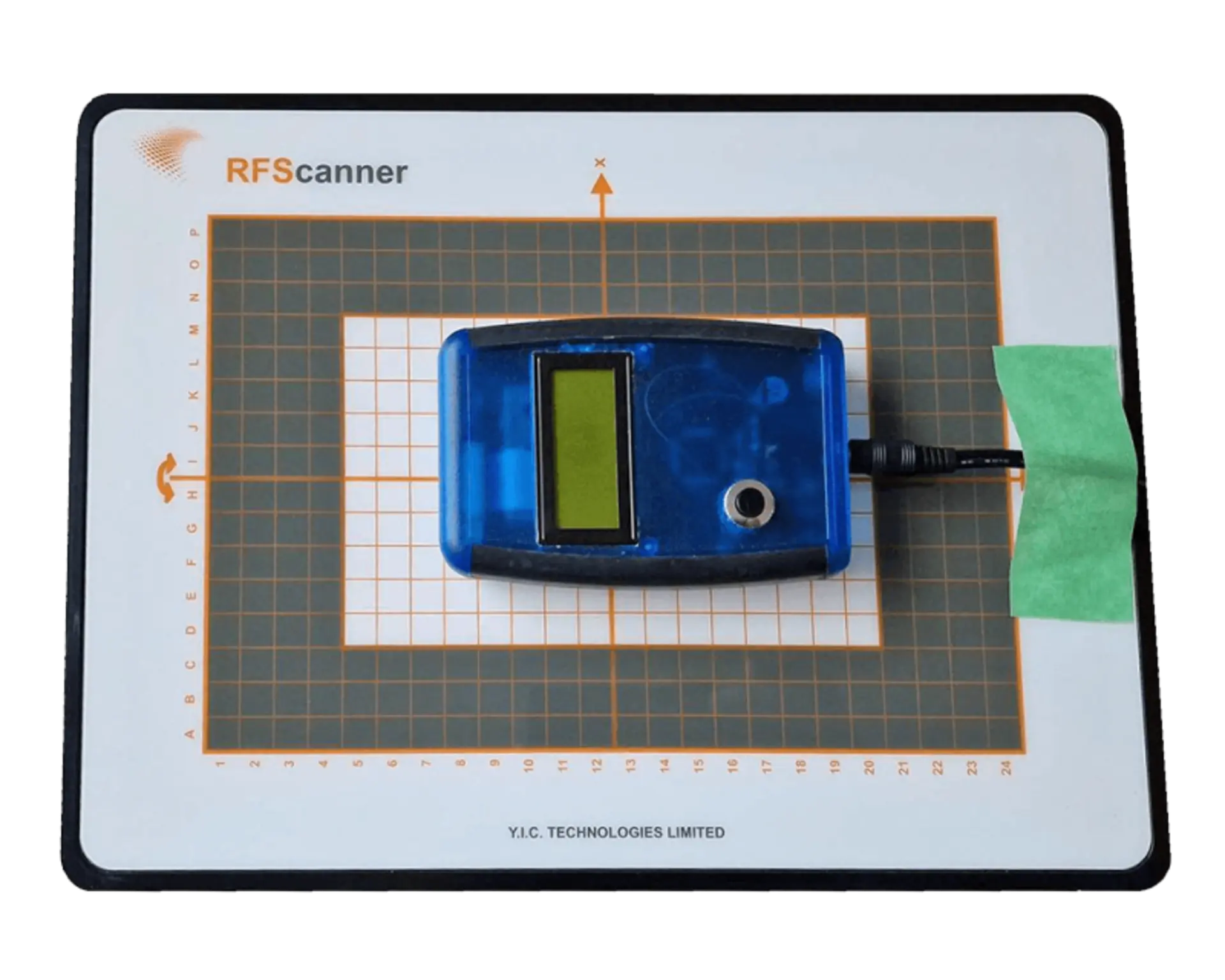

스캐너 구성
제품 기능

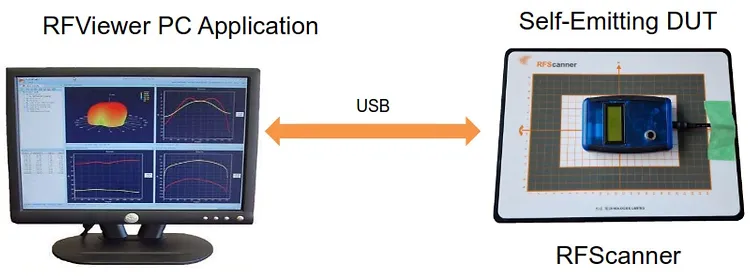

자체 방사(Self-Emitting) 측정 모드
- 초 간단 셋업
- 단 몇초 이내에 특성측정 및 평가
- 별도 보조 측정기 불필요

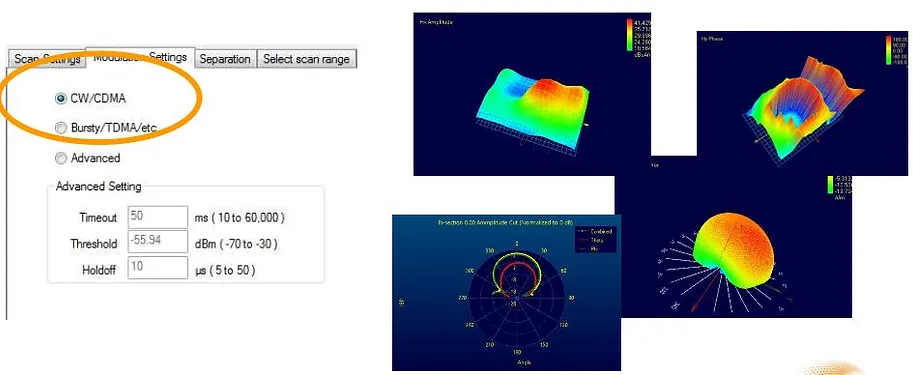

자체 방사 측정 모드 - 호환 신호파형
- 기본 호환 파형: CW (Continuous Wave)
- 펄스 ≥ 500 microseconds ( 최대 60-second time-out)
- 60 MHz 대역

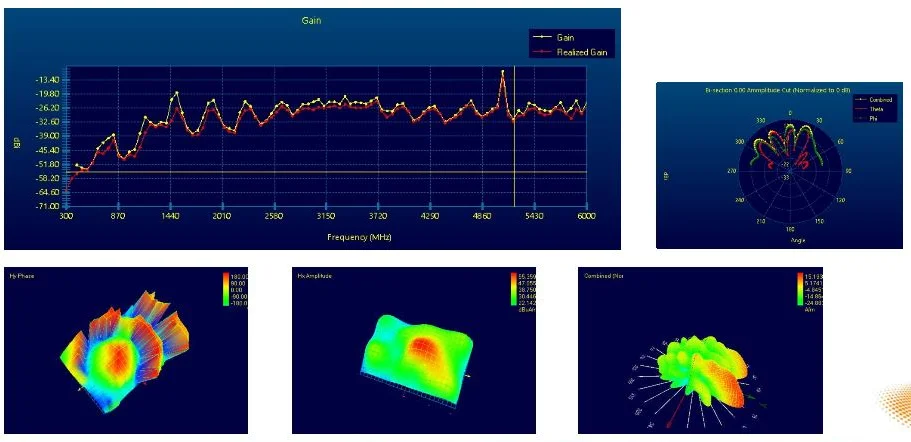

Sweep 모드 - Frequency Scan

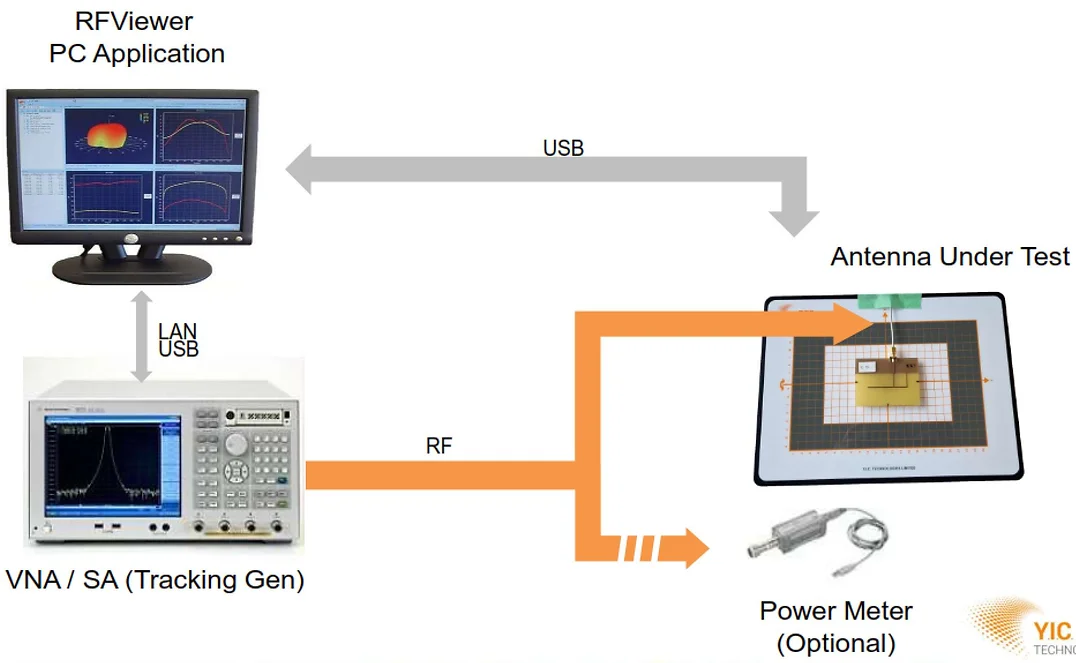

Discrete 또는 전체 주파수 대역에서 VNA 원격제어를 통한 디바이스의 Gain, efficiency, EIRP 및 TRP 측정 결과

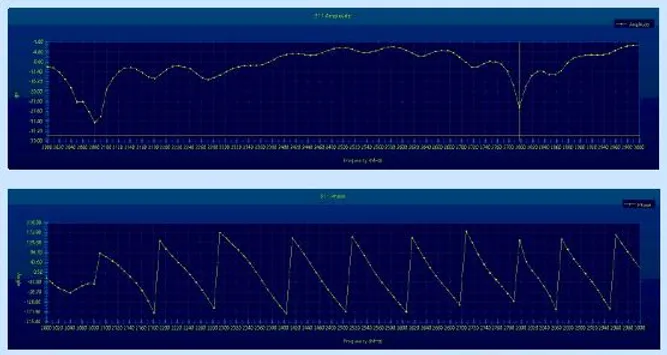

S-Parameter - S11
임피던스 매칭 및 에너지 전달 특성

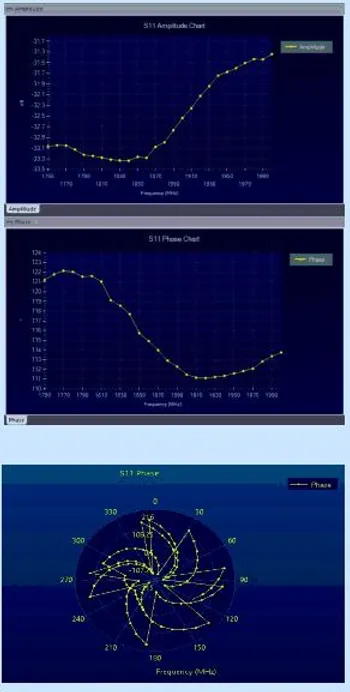

- S11 결과는 VNA로부터 얻게 됨: Amplitude / Phase
- 정확한 결과를 위해 VNA 캘리브레이션 필수.
- 관심 주파수 대역에서 S11 값이 -10 dB 이하라면 정확한 결과값이 된다.
- Cartesian 또는 Polar 결과 값

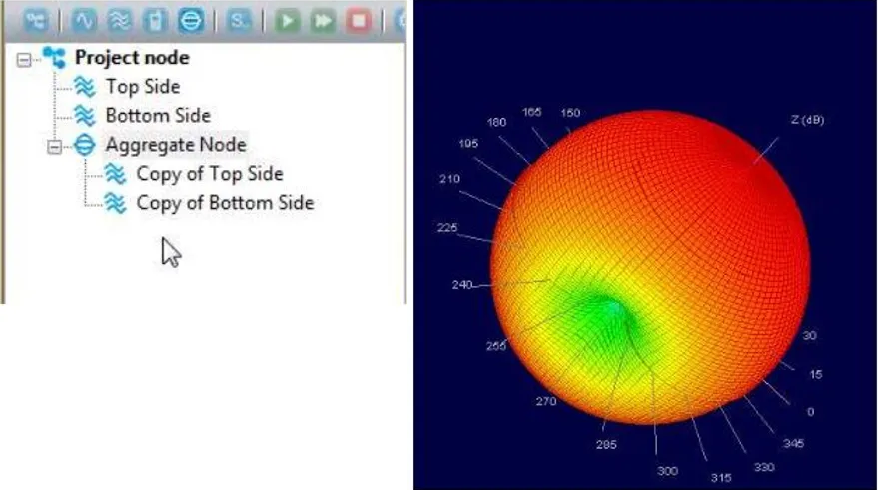

Aggregate 모드 - 분리 측정 후 상.하 패턴 합치기.
- Far-field 원형 방사 패턴 결과를 얻기위한 통합 스캔 기능
- 비대칭 형상의 디바이스를 위한 사용자 정의 고도(elevation)

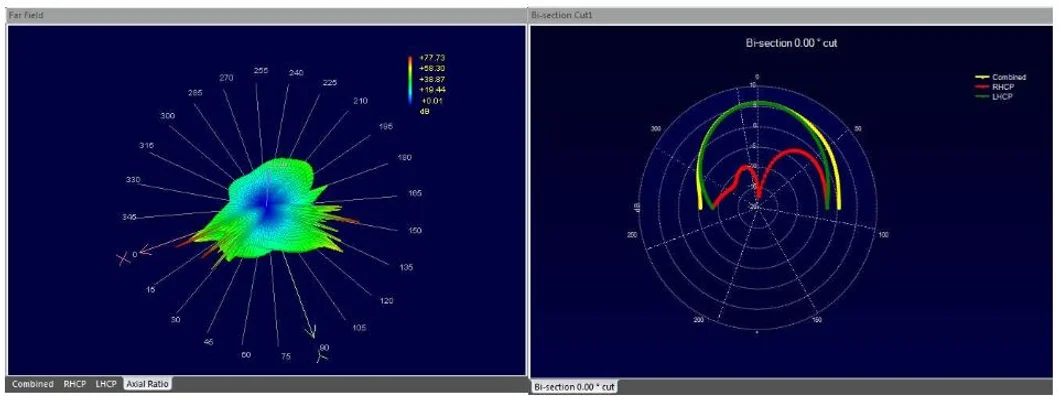

Circular Polarization / Axial Ratio
- 센터 라인으로부터 ±30° 영역의 LHCP / RHCP / AR
제품 규격
Features
| Capability | 2D and 3D near-field patterns (amplitude, phase and polarization) Far-field patterns and bi-sections (cartesian and polar) EIRP and TRP Graph S11 Calculate gain and efficiency Circular Polarization: Right (RHCP) and left hand circularly polarized patterns (LHCP) and Axial Ratio (AR) |
|---|---|
| Scan time | Seconds |
| Supported network analyzers | Most of the common Keysight & R&S VNAs. Please contact Y.I.C. Technologies for more information |
| Supported spectrum analysers | Windows 10® |
| warranty | One year, optional 3-years warranty and 5-years warranty |
Specifications
| Broadband frequency coverage | 300 MHz to 6 GHz |
|---|---|
| Measurement sensitivity | 0 dBm source power for a reasonably efficient antenna |
| Measurement accuracy | Typically +/- 1.5 dB* (700 MHz - 6 GHz) |
| Measurement repeatability | +/- 0.2 dB |
| Far-field resolution | 1.8° for theta and 3.6° for phi |
| Maximum radiator size | L 16 cm x W 10 cm (L 6.30” x W 3.94”) |
| Resolution Bandwidth | Resolution Bandwidth = IF Bandwidth of 60MHz |
| Probe to probe uniformity | Calibrated before shipment Firmware correction factors adjust for frequency dependent probe responses with < +/- 0.5 dB accuracy |
| Probe to probe isolation | > 20 dB |
| Maximum radiated power | +33 dBm |
| Operating temperature | From 15 ⁰C to 40 ⁰C (continuous fixed frequency scan at 2440MHz) |
| Modulation formats | GSM / CDMA / WCDMA / Wi-Fi / WiMAX / LTE Bluetooth RFID GPS Custom antenna |
| Scanner connections | PC: USB Power: 6 VDC, 3.0 A |
| Dimensions | L 32.1 cm x W 24 cm x H 7 cm (L 12.64” x W 9.45” x H 2.76”) |
| Weight | 3.8 kg / 8.38 lb. (including cables and adaptor) |
