제품 소개

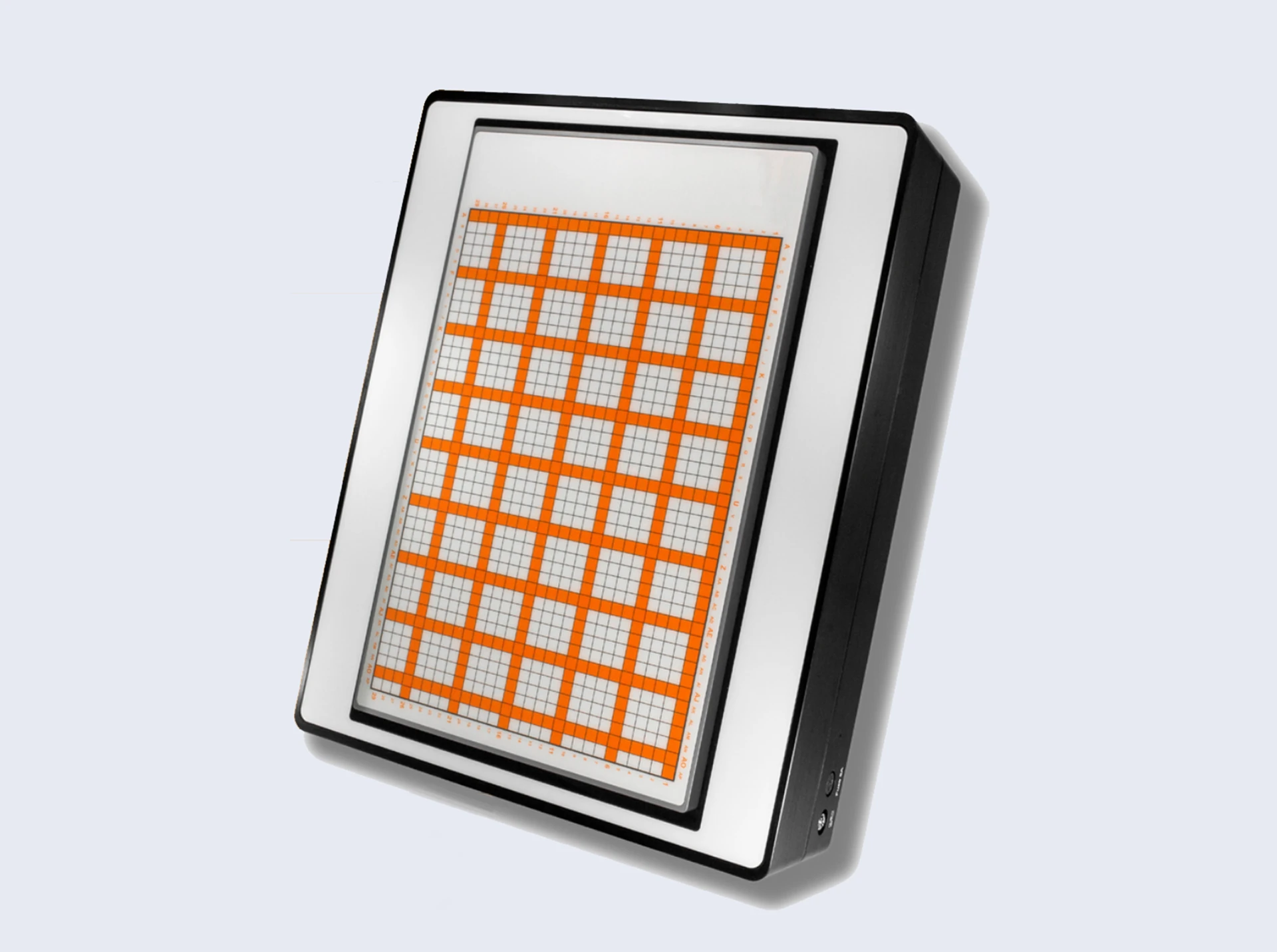

EMScannerR는 별도로 chamber를 방문하지 않고 일반 사무실 환경에서 사용할 수 있는 책상 위의 chamber 역할을 하는 EMI/EMC 테스팅 스캐너 보드 입니다.
초 단위로 EMC 노이즈 소스를 확인할 수 있는 세계에 가장 빠른 계측 장비이며 실시간 노이즈 확인이 가능한 유일한 솔루션입니다.
EMI/EMC 인증 획득을 위한 chamber 방문을 단 1회로 끝낼 수 있도록 도와주는 유일무이한 전자파 노이즈 디-버깅(debugging)용 스캐너 보드로서 누구나 단 몇 분 내에 사용 방법을 습득할 수 있으며 또한 단 몇 분 이내에 디버깅 작업을 완료하는 것이 가능해 집니다.
기본 모델인 EMScanner에서 고해상도 측정 기능이 추가된 모델이며 최대 0.06mm의 해상도를 지원합니다. 이 기능 덕분에 칩셋 레벨의 작은 DUT도 측정이 가능합니다.

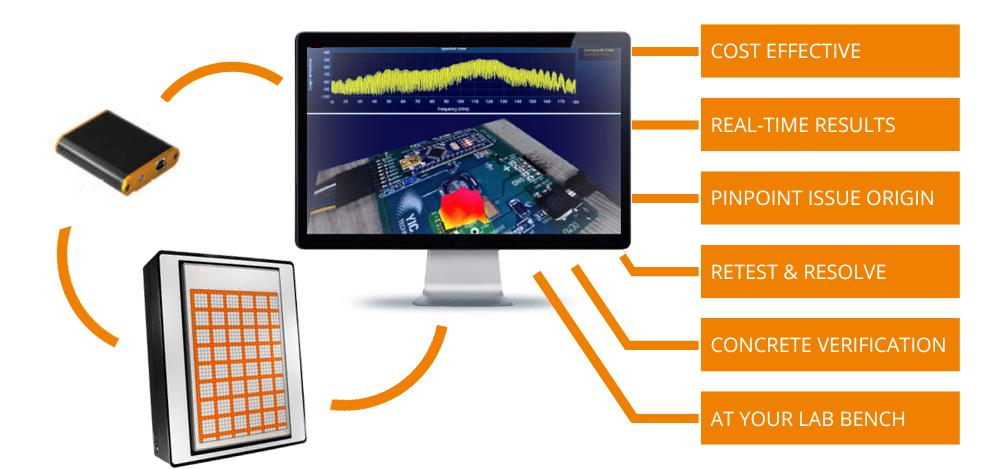

![Benefit of using EMScanner image](img\EMScannerR 장점.png)
수 초 이내에 확인이 가능한 실시간(realtime) 측정 결과
수 초 이내에 노이즈 소스의 위치를 정확히 측정
초고속 측정을 통해 원하는 회수 만큼 반복 측정 가능
Chamber가 아닌 연구실이나 사무실 환경에서 사용가능.
고해상도 측정 지원으로 칩셋 레벨의 DUT도 측정가능

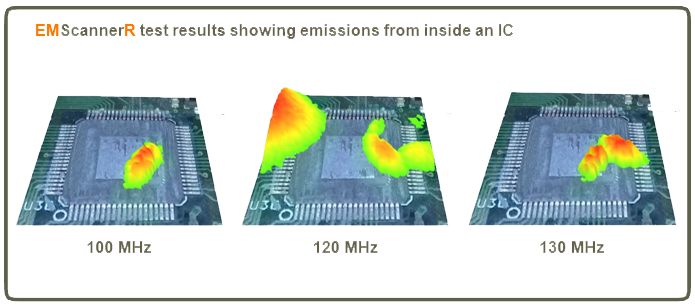

![EMScannerR의 IC 칩셋 측정 결과](img\EMSR with IC.png)
제품 기능

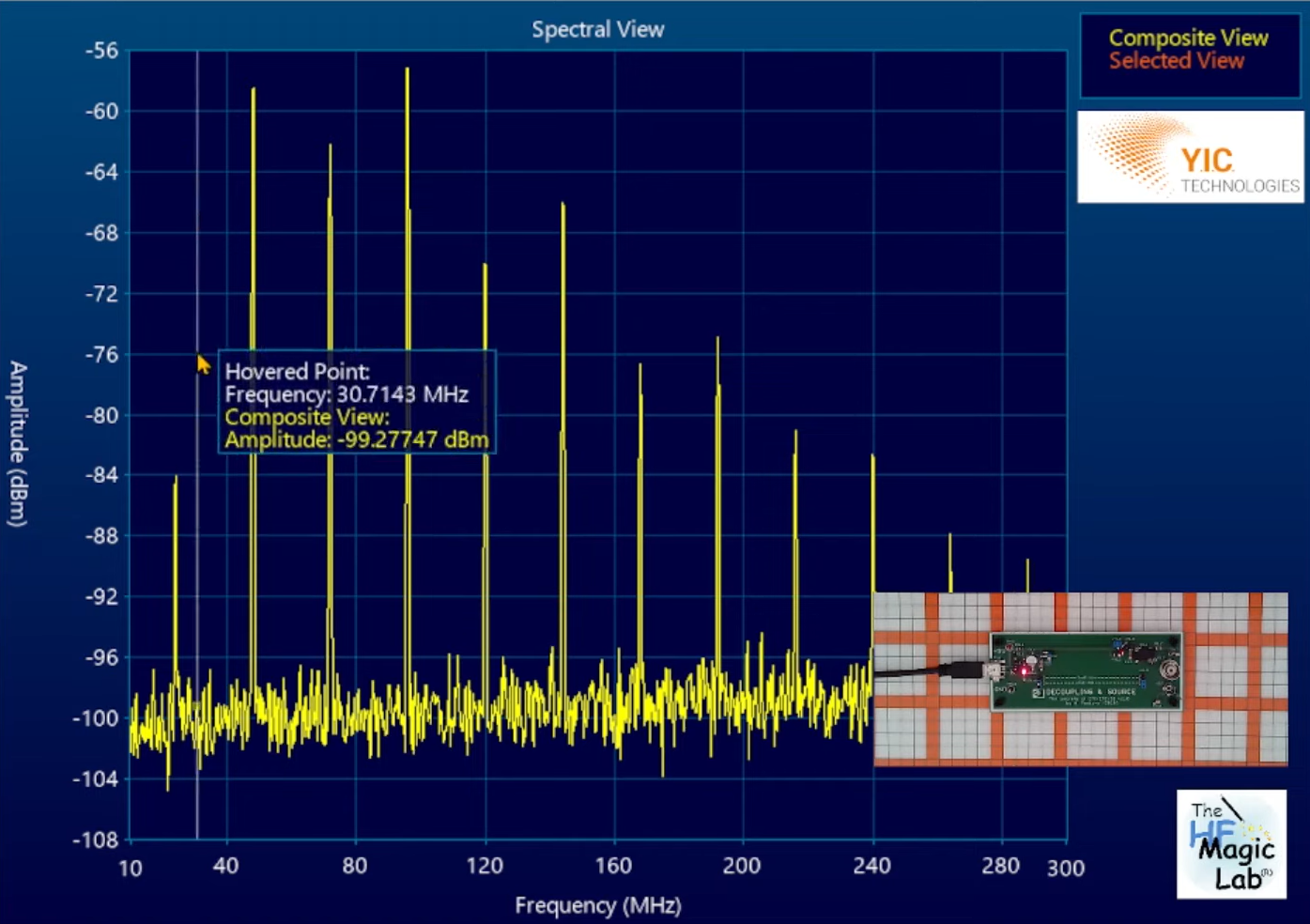

Spectral Scan(주파수 스캔)
![EMV2 Spectral Scan](img\EMV2 Spectral Scan.png)

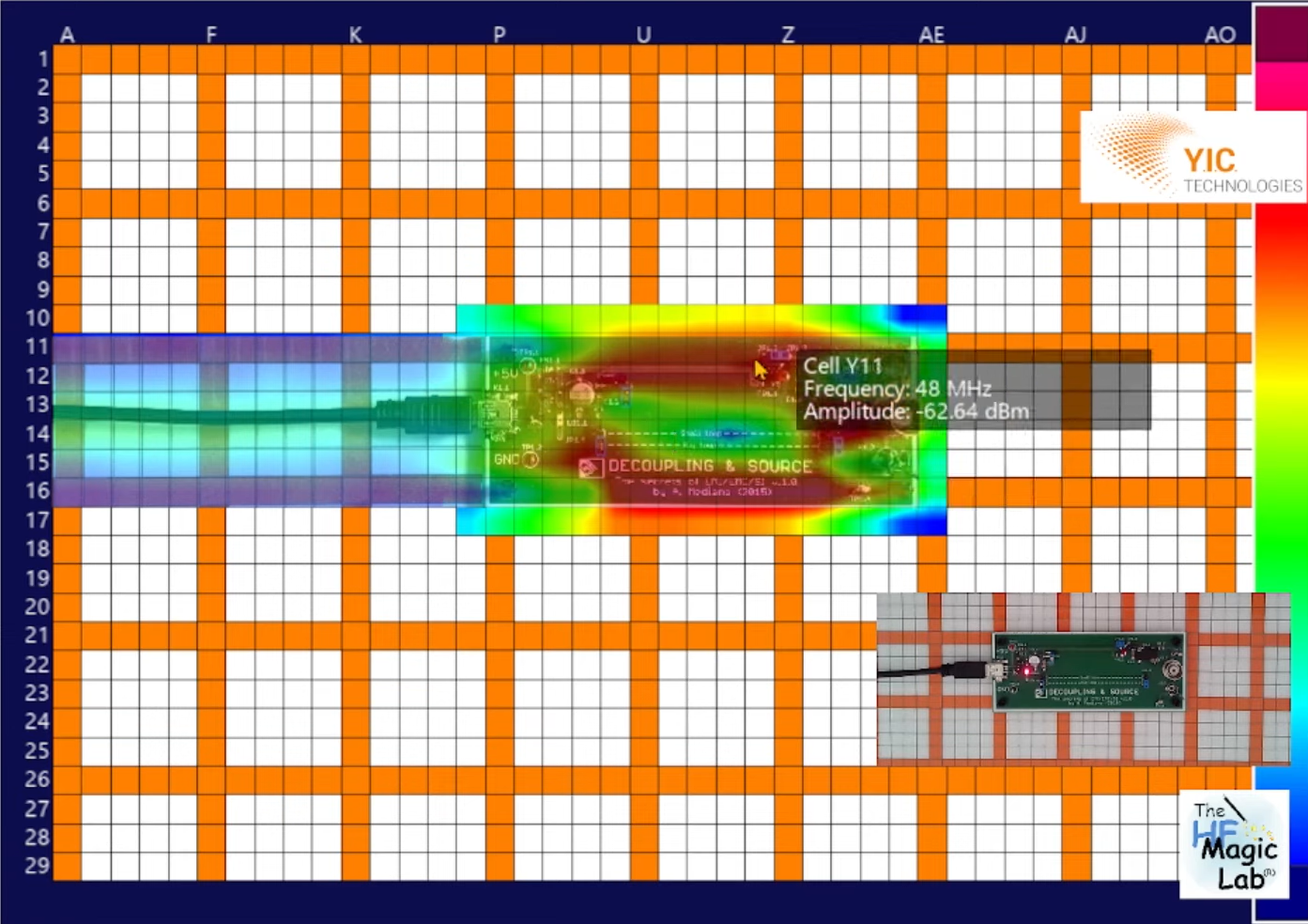

Spatial Scan(필드 스캔)
![EMV2 Spatial Scan](img\EMV2 Spatial Scan.png)

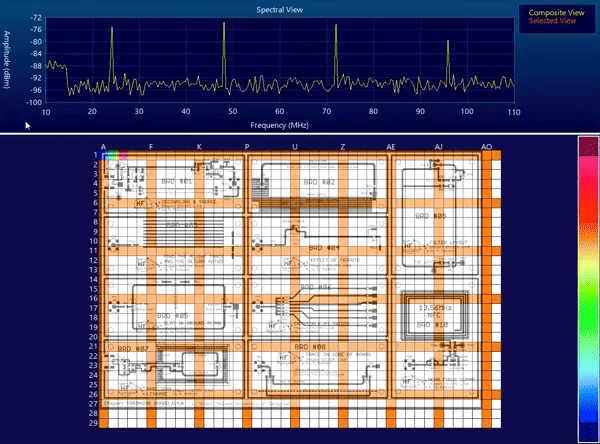

Combine Mode(주파수, 필드 동시 스캔)
![EMV2 Combine Mode](img\EMV2 Combine Mode.gif)

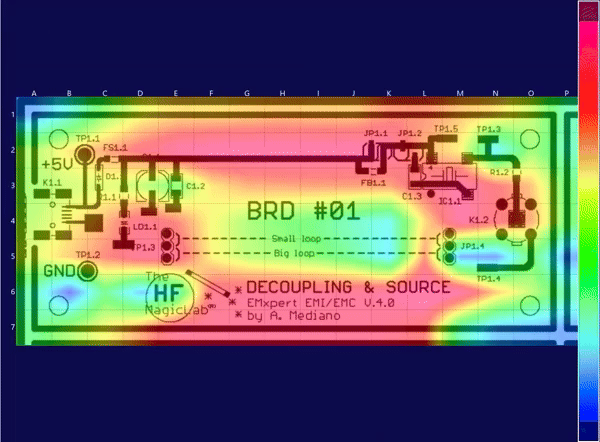

Continuous Scan Mode(필드 연속 스캔)
![img\EMV2 Continuous Scan Mode](img\EMV2 Continuous Scan Mode.gif)
동영상
![Video Thumbnail](https://img.youtube.com/vi/RxdWw78jTCw/hqdefault.jpg)
![Video Thumbnail](https://img.youtube.com/vi/cRJa59uhkkk/hqdefault.jpg)
제품 규격
![EMScanner Image detail](img/EMScanner 정면사진 디테일.webp)

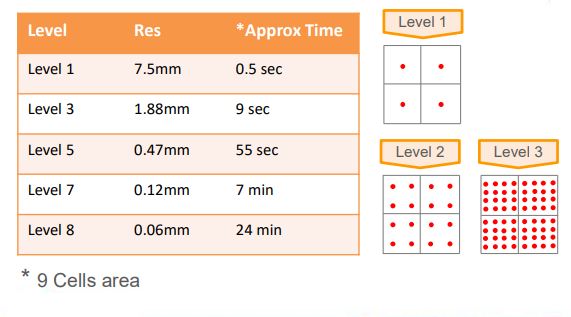

![EMSR Level](img\EMSR 레벨.png)
Features
Capability | Spectral scan, spatial scan, peak-hold, continuous scanning, spectral and spatial comparison, scripting, limit lines, report generation and notes. | ||||||||
---|---|---|---|---|---|---|---|---|---|
Spatial Scan Times & Resolution | Continuous real-time for entire scan area (1,218 probes activated) when Level 1 selected: 5 sec. Selected area 2.25 cm x 2.25 cm, 9 probes activated.
|
||||||||
Supported spectrum analysers |
Keysight - FieldFox, EXA, PXA, CXA, MXA, MXE, PSA, UXA Rohde & Schwarz - FSQ, FSU, FSV, FSG, FSW, ESU, FSP, FSH, FSL Rigol – DSA800 & RSA5000 Signal Hound - BB60C Anritsu - MS2070A, MS2080A, MS2090A |
||||||||
Supported operating systems | Windows 10e | ||||||||
Supported CAD overlays | Picture in JPEG format Standard Gerber© RS274x format and HPGL format CAD files |
Specifications
Broadband frequency coverage | Base configuration = 150 kHz to 8 GHz |
---|---|
Antenna array | 1,218 (42 x 29) H-field probes |
Measurement sensitivity | Dependent on spectrum analyser performance |
Spatial resolution | Level 1: 7.50 mm | Level 2: 3.75 mm | Level 3: 1.88 mm | Level 4: 0.94 mm Level 5: 0.47 mm | level 6: 0.24 mm | Level 7: 0.12 mm | Level 8: 0.06mm |
Scan area | L 31.6 cm x W 21.8 cm (L 12.44” x W 8.58”) |
Frequency accuracy of peaks | Peak marking accuracy of spectrum analyser |
Probe to probe uniformity | Calibrated before shipment. Firmware correction factors adjust for frequency dependant probe responses with +/- 3 dB accuracy |
Measurement plane isolation | > 20 dB |
Maximum radiated power load | 10 W / 40 dBm |
Enclosure | Anodized non-conductive metal |
Maximum DUT voltage | Glass Cover: 4kV DC; 2.6kV AC | Metal Case: 260V DC; 200V AC (measured as dielectric withstanding voltage - DWV) |
Operating temperature | From 15° C to 40° C (continuous spectral and spatial scans at 50 MHz) |
Fuse rating | 8A |
Dimensions of the scanner | L 34.5 cm x W 43.5 cm x H 11 cm (L 13.58” x W 17.13” x H 4.33”) |
Weight | 2.80 Kg / 6.17 lb (including cables and the adaptor) |
